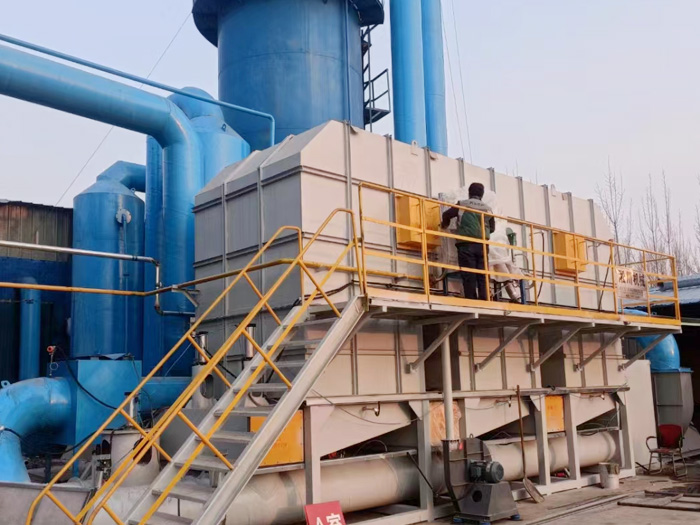

沸石轉輪+RTO焚燒爐系統是我司結合多年工程經驗所選擇的適合低濃度、大風量的有機廢氣處理裝置。系統主要由預處理裝置、沸石濃縮轉輪、蓄熱式焚燒爐（RTO焚燒爐）、風機、煙囪等組成。
工作原理：
廢氣經收集和預處理后，進入沸石分子篩轉輪系統，經過沸石分子篩轉輪 吸附-脫附-濃縮這一連續性過程，大風量、低濃度的有機廢氣被濃縮成小 風量、高濃度的廢氣，被濃縮后的廢氣再進入蓄熱式氧化爐進行燃燒凈化 ，并有效利用有機物燃燒釋放的富余熱量。

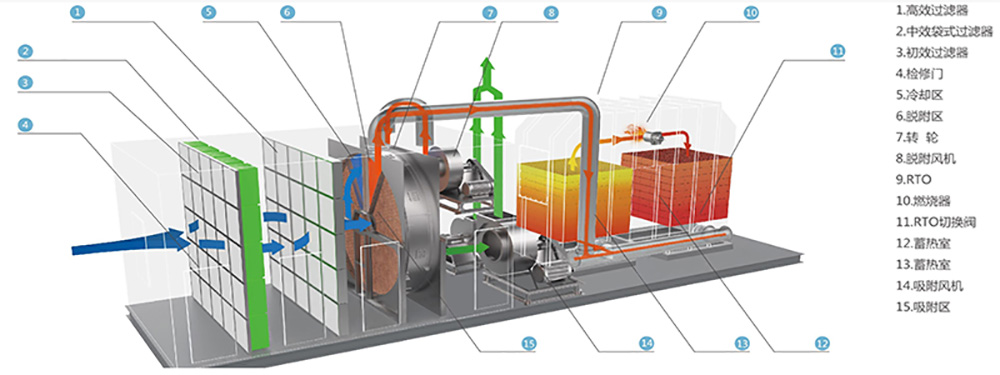

結構說明：
沸石轉輪+RTO焚燒爐由五個部分組成：
一、預處理系統
首先通過初、中、高三級過濾法，去除廢氣中的細小顆粒，使有機廢氣滿足沸石轉輪吸附的潔凈度要求；再通過升溫降濕的方法，使有機廢氣滿足沸石轉輪吸附的溫濕度要求；

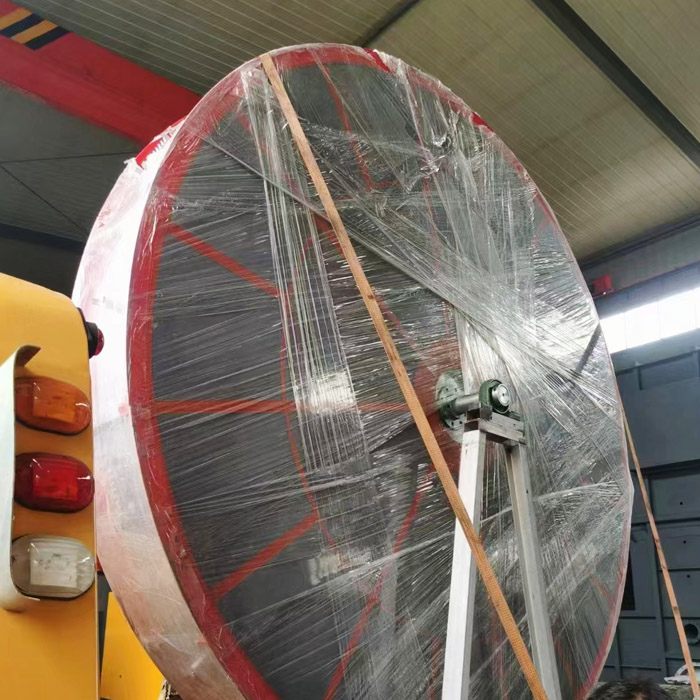

二、沸石轉輪吸附系統
沸石可捕捉到濃度非常低VOCs分子，通過風機的作用，將經過預處理的有機廢氣通過沸石轉輪的吸附區，有機物分子被沸石轉輪擁有的吸附孔捕捉，吸附達標的氣體直接排入煙囪；
三、脫附系統
經一段時間吸附后，沸石轉輪吸附區會吸附飽和，此時，用小股熱（200~230℃）吹掃沸石轉輪的脫附區，將有機物從沸石中脫附出來后通過風機送入焚燒爐，使沸石再 生，如此循環；
四、燃燒系統
從沸石分子篩中脫附出的VOCs氣體，通過風機送入燃燒系統進行氧化燃燒，把有機廢氣全氧化成水和二氧化碳。
五、沸石轉輪冷卻系統
由于沸石經過熱風吹掃脫附后，溫度變高從而無法吸附有機物，此時需要對沸石進行冷卻降溫，使其降到常溫，確保其吸附效率。
產品優勢：
1.整體凈化效率高，分子篩轉輪吸附效率≥90%，蓄熱燃燒凈化效率≥99.5% ，可實現達標排放；
2.脫附溫度高，脫附溫度可達到200℃以上，可確保高沸點組分全脫附處理；
3.熱利用效率高，運行能耗低，燃燒產生熱量用于預熱廢氣，大幅減少燃料或能源消耗。
應用范圍：
沸石轉輪+蓄熱式焚燒爐（RTO焚燒爐）系統主要應用于噴漆、印刷、涂料、汽車噴漆制造、油墨印染、造紙、注塑、涂布、電子產品、化工行業等。
